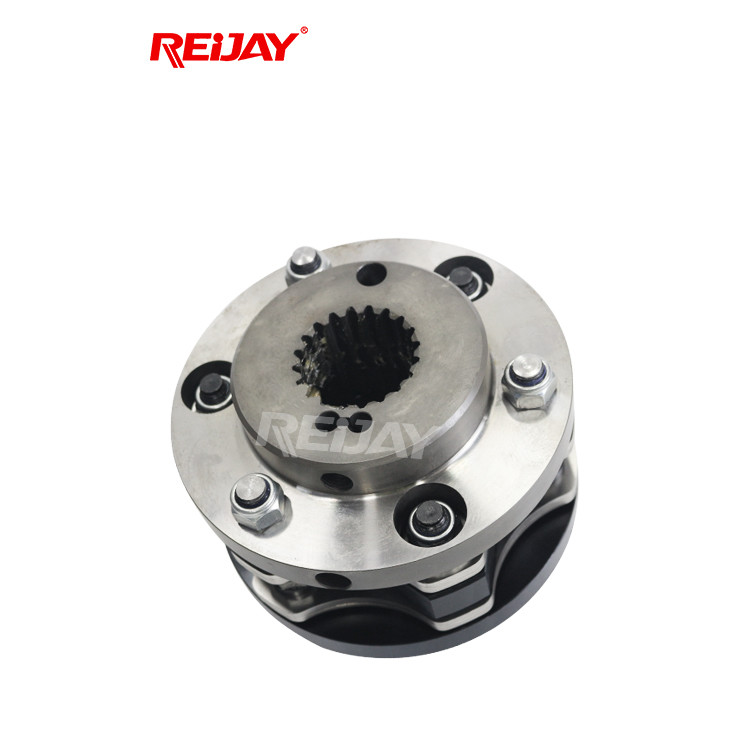

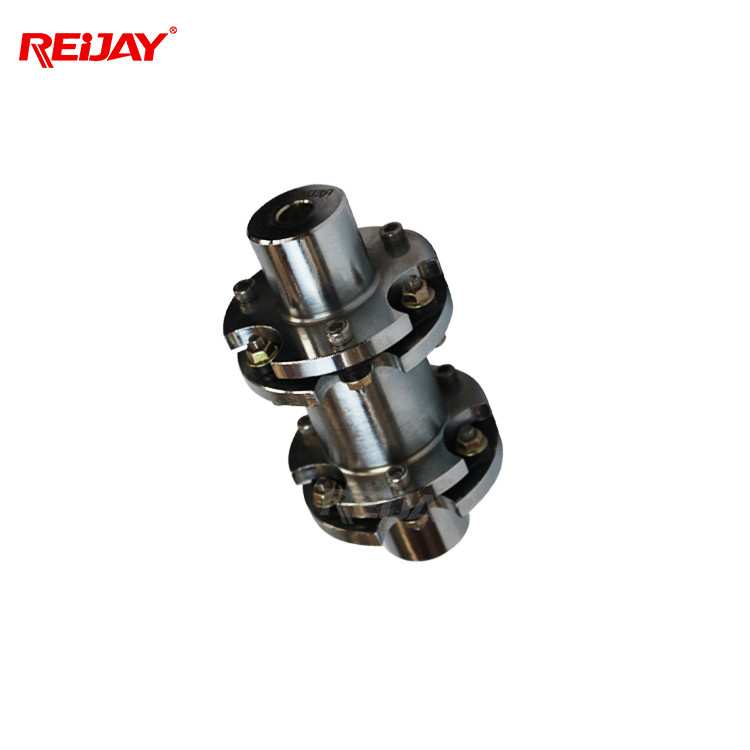

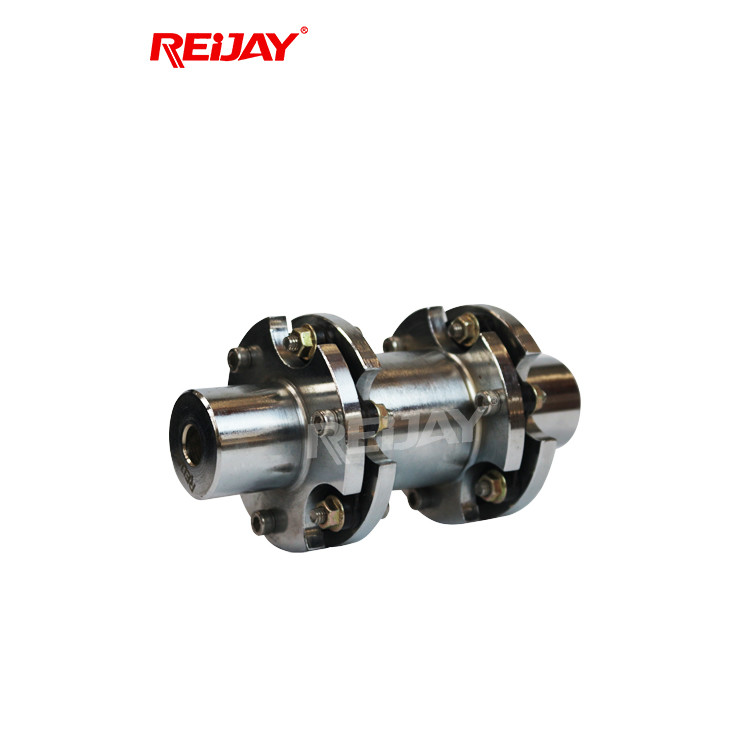

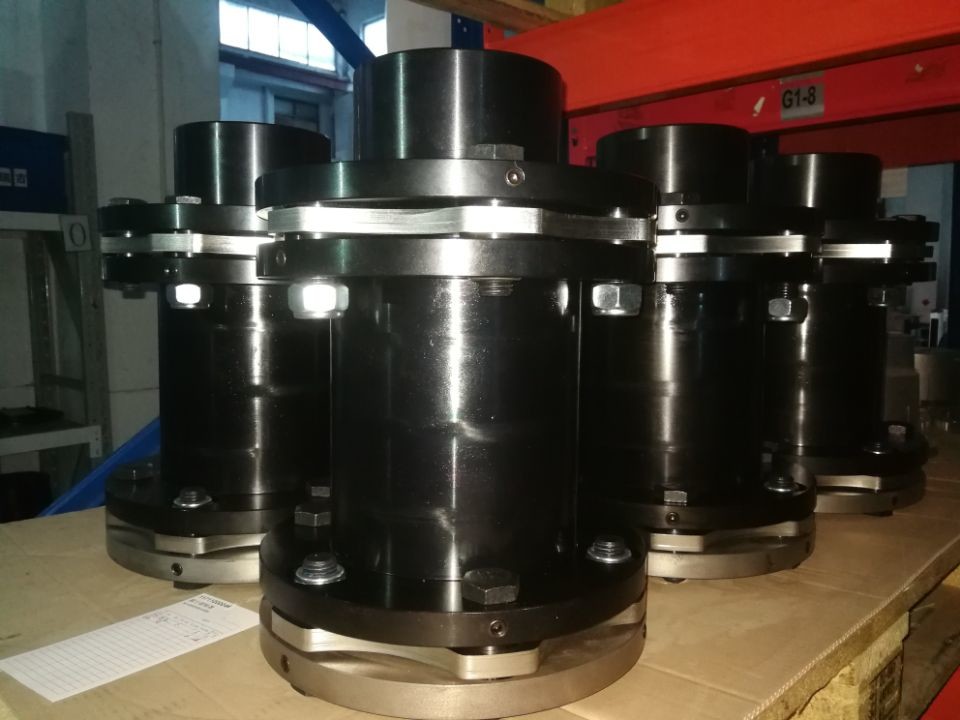

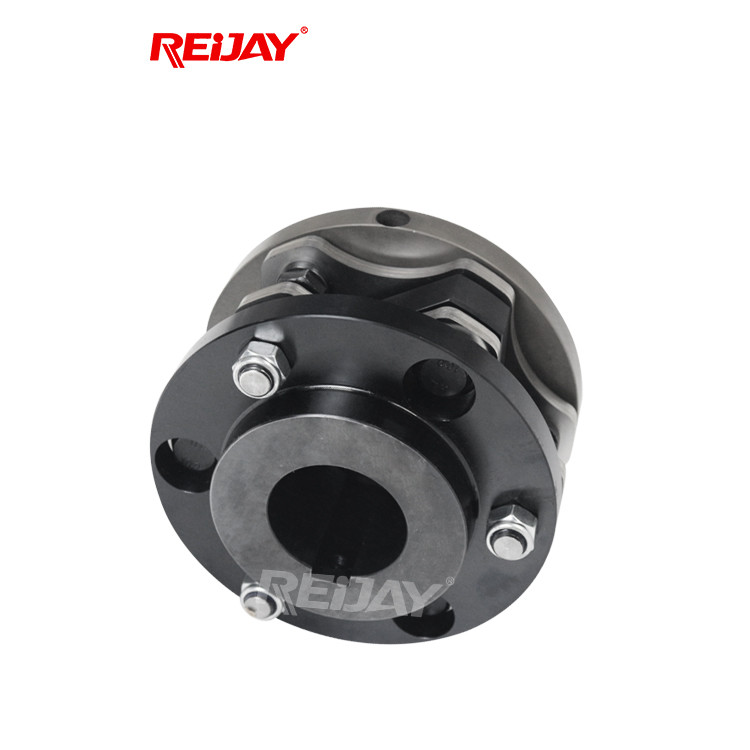

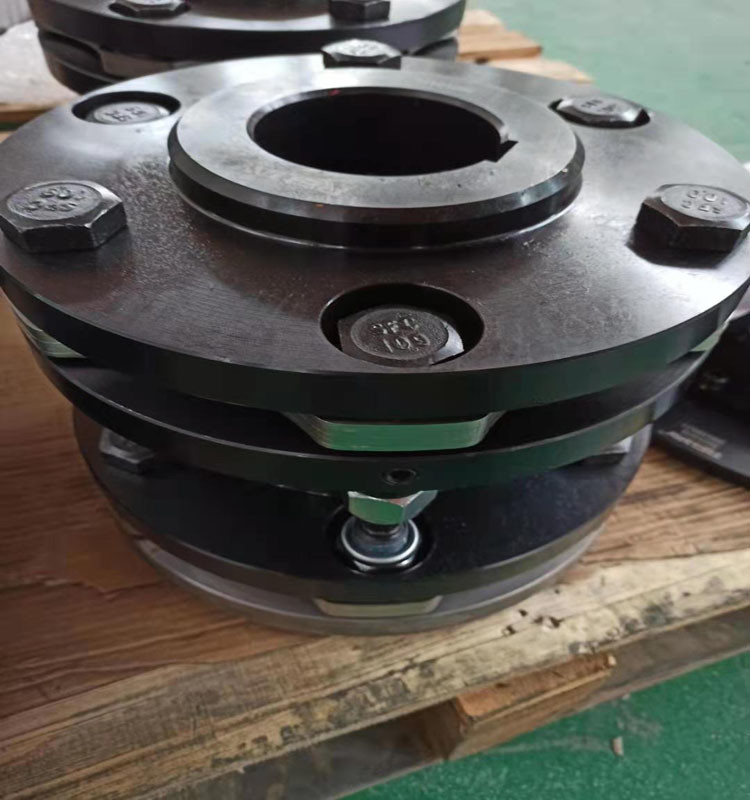

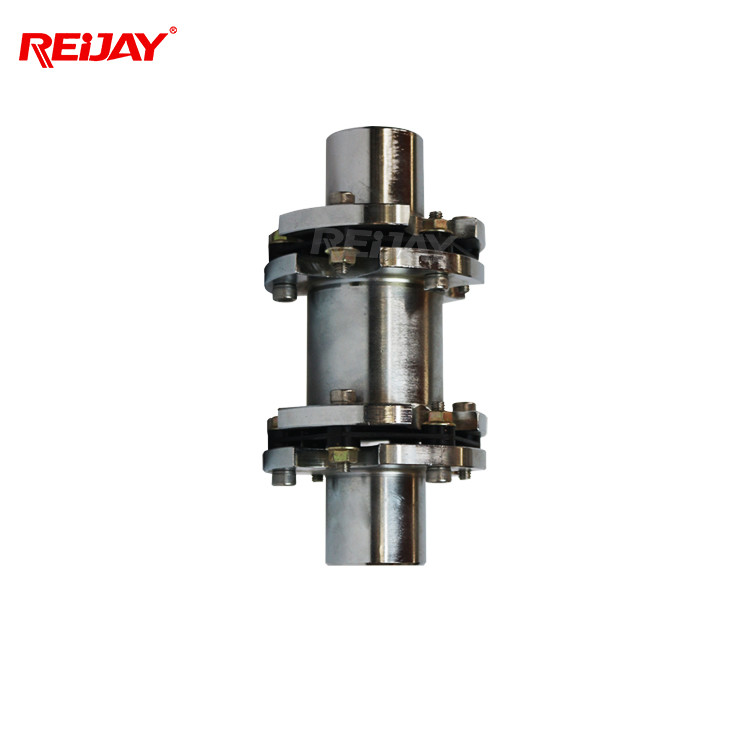

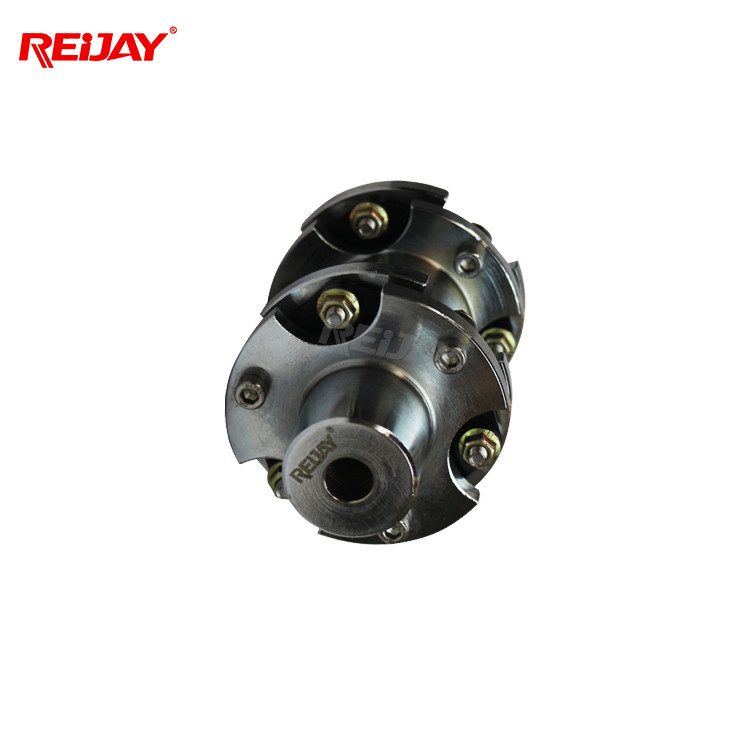

Hojas de acero inoxidables elásticos del acoplamiento de eje de disco del diafragma de la alta precisión
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Material | Acero inoxidable | Selección | Los técnicos le ayudan a elegir |
|---|---|---|---|
| Servicio post-venta | Ayuda | Garantía | 2 años |
| Tamaño | Tamaño modificado para requisitos particulares | Servicio | OEM u ODM |
| Resaltar | Acoplamiento elástico del diafragma de la alta precisión,Acoplamiento flexible del disco del diafragma elástico,Acoplamiento de eje de disco de acero inoxidable |
||
Descripción de producto
La resistencia ácida, la resistencia del álcali y el acoplamiento flexible del disco de la resistencia a la corrosión es convenientes para las condiciones de trabajo duras
El acoplamiento flexible del disco consiste en varios grupos de diafragmas (hojas de acero inoxidables) que staggeredly estén conectados con las dos mitades del acoplamiento con los pernos. Cada grupo de diafragmas es formado apilando varios pedazos. Los diafragmas se dividen en tipo de la biela y tipo del entero-pedazo con diversas formas.
El acoplamiento flexible del disco confía en la deformación elástica del diafragma para compensar la dislocación relativa de los dos ejes conectados. Es un acoplamiento flexible de alto rendimiento con los elementos fuertes del metal. No necesita ser lubricado. Tiene una estructura compacta, una vida de servicio de alta resistencia, larga, y ninguna necesidad de la lubricación. Liquidación de la rotación, no afectada por la contaminación del temperatura y por petróleo.
Especificaciones técnicas:
| Tamaño | Nominal Esfuerzo de torsión TKN (Nanómetro) |
Máximo. Pico Esfuerzo de torsión TKNmax (Nanómetro) |
Max. Speed | Weight4) (kilogramo) |
Massen- Momento de Intertia5) (kgm2) |
Permitido Axial Misalign-ment6) ±Δkazul (milímetro) |
Permitido Angular Misalign-ment7,8,9) ±Δkwzul ° (graduado) ° (Degress) |
d1/d2 Máximo. Max. Bore3) (milímetro) |
(milímetro) | P (milímetro) |
L1/L2 (milímetro) |
(milímetro) |
B (milímetro) |
||
| Sin blancing1) (1/min) |
Con blancing2) (1/min) |
||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 1,4 | 0,001 | 0,75 | 1.5° | 38 | 88 | 7,5 | 40 | 90 | 58 | |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2,3 | 0,001 | 1,0 | 1.5° | 46 | 108 | 8,4 | 50 | 110 | 65 | |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 3,8 | 0,001 | 1,3 | 1.5° | 60 | 128 | 8,4 | 60 | 132 | 84 | |
| 158-6 | 2000 | 4000 | 4920 | 12300 | 6,4 | 0,001 | 1,5 | 1.5° | 70 | 151 | 11,2 | 70 | 158 | 98 | |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 9,9 | 0,001 | 1,8 | 1.5° | 80 | 174 | 14,0 | 80 | 195 | 112 | |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 13,5 | 0,001 | 1,9 | 1° | 90 | 196 | 15,5 | 90 | 202 | 125 | |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 19,0 | 0,001 | 2,1 | 1° | 100 | 218 | 17,5 | 100 | 228 | 140 | |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 29,0 | 0,001 | 2,3 | 1° | 110 | 251 | 20,5 | 115 | 255 | 155 | |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 37,0 | 0,001 | 2,6 | 1° | 124 | 271 | 21,2 | 125 | 278 | 174 | |
| 302-6 | 20000 | 40,000 | 2560 | 6400 | 49,0 | 0,001 | 2,8 | 1° | 135 | 294 | 24,4 | 135 | 302 | 190 | |
| 325-6 | 25000 | 50,000 | 2400 | 6000 | 60,5 | 0,001 | 3,2 | 1° | 145 | 316 | 26,0 | 145 | 325 | 205 | |
| 345-6 | 31000 | 62,000 | 2200 | 5500 | 73,0 | 0,001 | 3,4 | 1° | 155 | 338 | 28,2 | 155 | 345 | 217 | |
| 380-6 | 42300 | 84,000 | 2040 | 5100 | 96,0 | 0,001 | 3,8 | 1° | 170 | 372 | 32,0 | 170 | 3850 | 238 | |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 124,0 | 0,001 | 4,1 | 1° | 180 | 403 | 33,2 | 185 | 410 | 255 | |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 151,0 | 0,001 | 4,4 | 1° | 195 | 426 | 36,4 | 195 | 440 | ||
