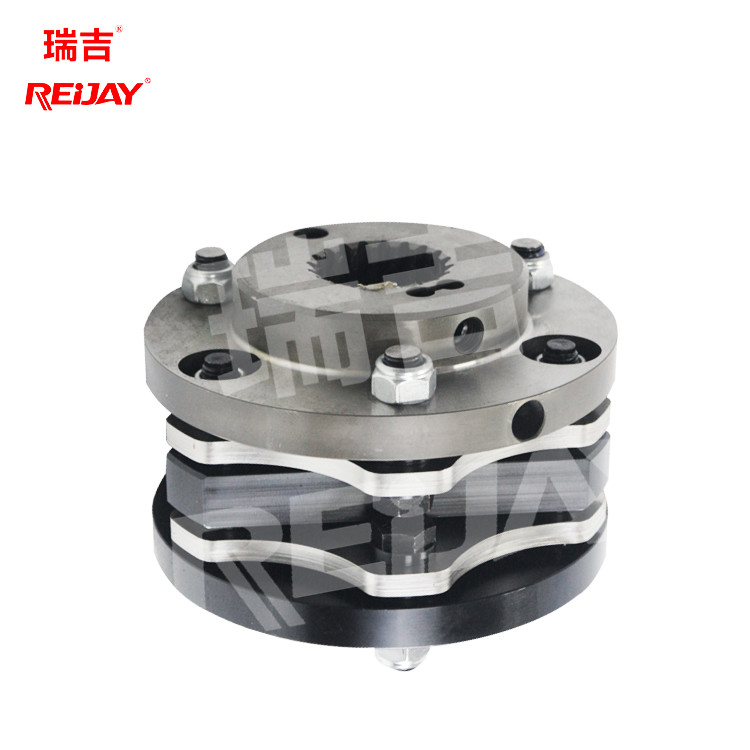

Disco flexible de la maquinaria química que junta el adaptador del eje SX-6 que junta 20000Nm
| Lugar de origen | China |
|---|---|
| Nombre de la marca | REIJAY |
| Certificación | Provided |
| Número de modelo | SX-6 |
| Cantidad de orden mínima | 1 sistema |
| Precio | Negotiable |
| Detalles de empaquetado | Disponible a petición |
| Tiempo de entrega | Negociable |
| Condiciones de pago | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente | mes de 500 sistemas |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Material | Acero inoxidable | Característica | Adáptese a la temperatura alta |
|---|---|---|---|
| Aplicación | Ambiente de trabajo del hachís | Ventaja | Adáptese al ambiente duro |
| Esfuerzo de torsión nominal | los 240-110000N.m | Selección | Éntrenos en contacto con para más información |
| Garantía | 2 años | Servicio post-venta | Incluido |
| Nombre del producto | Acoplamiento flexible del disco | Estructura principal | Disco |
| Alta luz | Acoplamiento flexible del disco de la maquinaria química,Acoplamiento flexible del disco de 20000 nanómetro,Acoplamiento del adaptador del eje SX-6 |
||
Descripción de producto
Adaptarse a altas temperaturas y entornos hostiles.Acoplamiento de disco flexible para maquinaria química
El acoplamiento de diafragma consta de al menos un diafragma y dos manguitos de eje.El diafragma se sujeta con pasadores al buje generalmente sin aflojarse o causar un contragolpe entre el diafragma y el buje.Algunos fabricantes ofrecen modelos de dos diafragmas, mientras que otros ofrecen modelos de tres diafragmas con uno o dos elementos rígidos en el medio, que luego se unen a los bujes en ambos lados.
Las características del acoplamiento de diafragma son similares a las del acoplamiento de fuelle.Los collares transmiten torque de la misma manera.El diafragma en sí es delgado, por lo que se flexiona fácilmente cuando se producen cargas de desplazamiento relativas, por lo que puede tolerar hasta 1,5 grados de deflexión mientras produce cargas bajas en los cojinetes del servo.
El acoplamiento de diafragma se usa a menudo en servosistemas.El diafragma tiene una buena rigidez de torsión pero es ligeramente inferior al acoplamiento de fuelle.
Por otro lado, el acoplamiento de diafragma es muy delicado y puede dañarse fácilmente si se usa incorrectamente o se instala incorrectamente.Por lo tanto, es necesario asegurarse de que la desviación esté dentro del rango de rodamientos de la operación de acoplamiento estándar.
Datos técnicos del acoplamiento de disco flexible:
| Tamaño | Nominal Esfuerzo de torsión TKN (Nuevo Méjico) |
Cima máx. |
máx.Velocidad | Peso (kg) |
Massen- Momento de Intertia (kgm2) |
Permisible Axial desalineación ±Δkazul (mm) |
Permisible Angular desalineación ±Δkwzul °(Grados) |
d1/d2 (mm) |
L (mm) |
Z (mm) |
PAG (mm) |
L1/L2 (mm) |
Estándar (mm) |
A (mm) |
B (mm) |
|
| Sin equilibrio (1 minuto) |
Con equilibrio (1 minuto) |
|||||||||||||||
| 278-8 | 20000 | 40000 | 2800 | 7000 | 59 | 0.573 | 3.7 | 0,5° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 |
| 302-8 | 30000 | 60000 | 2560 | 6400 | 77 | 0.878 | 4.0 | 0,5° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 |
| 325-8 | 37000 | 74000 | 2400 | 6000 | 92 | 1.199 | 4.3 | 0,5° | 145 | 544 | 202 | 26,0 | 145 | 254 | 325 | 205 |
| 345-8 | 46000 | 92000 | 2200 | 5500 | 112 | 1.660 | 4.6 | 0,5° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 |
| 380-8 | 63000 | 126000 | 2040 | 5100 | 150 | 2.715 | 5.0 | 0,5° | 170 | 637 | 233 | 32,0 | 170 | 297 | 380 | 238 |
| 410-8 | 86000 | 172000 | 1880 | 4700 | 195 | 4.110 | 5.4 | 0,5° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 |
| 440-8 | 110000 | 220000 | 1740 | 4350 | 230 | 5.540 | 5.8 | 0,5° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 | |
