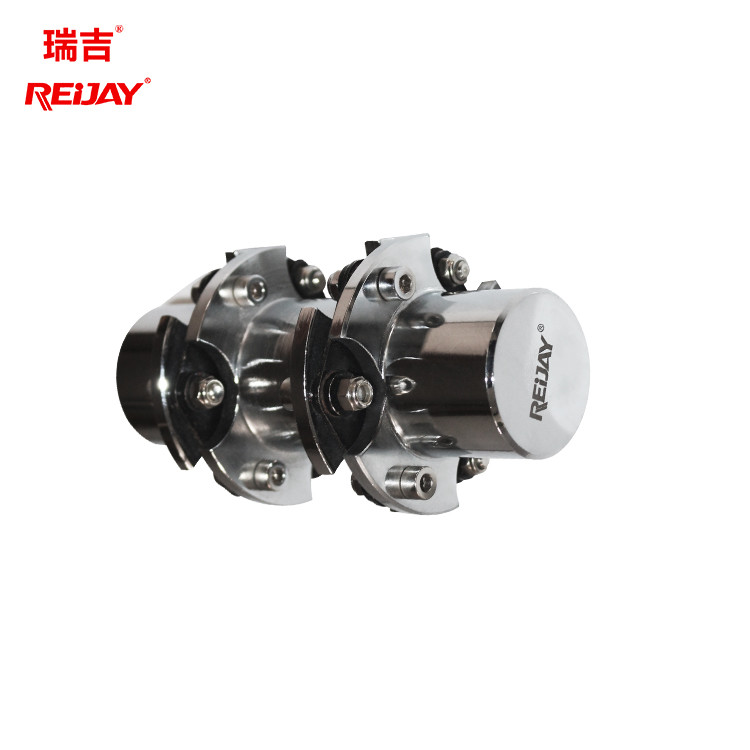

Alto motor flexible del engranaje axial del esfuerzo de torsión que junta el acero inoxidable 2000 nanómetros
Lugar de origen | China |
---|---|
Nombre de la marca | REIJAY |
Certificación | Provide |
Número de modelo | SX-6 |
Cantidad de orden mínima | 1 sistema |
Precio | Negotiable |
Detalles de empaquetado | sí |
Tiempo de entrega | Negociable |
Condiciones de pago | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente | 500 sistemas por mes |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xMaterial | Acero inoxidable | Característica | La capacidad de compensar el desalineamiento de las dos hachas es fuerte |
---|---|---|---|
Uso | Ambiente de trabajo del hachís | Ventaja | Alta eficacia de la transmisión |
Esfuerzo de torsión nominal | los 240-110000N.m | modifique para requisitos particulares | Los técnicos le ayudan a elegir |
Garantía | 2 años | Nombre | Acoplamiento flexible del disco |
Estructura principal | Disco | ||
Alta luz | 2000 acoplamientos del motor del engranaje del nanómetro,Acoplamiento de acero inoxidable del motor del engranaje,Alto acoplamiento de eje de esfuerzo de torsión del disco |
Velocidad exacta de la transmisión y sin el acoplamiento flexible del disco del ruido para una variedad de máquina de la construcción
Características del acoplamiento flexible del disco:
El diafragma del disco flexible que se junta es fino, así que dobla fácilmente cuando ocurre una carga relativa de la dislocación, así que puede soportar hasta 1,5 grados de desviación mientras que produce cargas que llevan bajas en el sistema servo. El acoplamiento flexible del disco es de uso frecuente en sistemas servos, y el diafragma tiene buena rigidez del esfuerzo de torsión. Los acoplamientos del diafragma, por otra parte, son muy delicados y se pueden dañar si son funcionando empleado mal o no instalar fácilmente correctamente. Por lo tanto, es muy necesario asegurarse de que la desviación está dentro de la gama que lleva de la operación normal del acoplamiento.
Datos técnicos del acoplamiento flexible del disco:
tamaño | momento Esfuerzo de torsión TKN Nanómetro |
Máximo. momento Esfuerzo de torsión TKNmax Nanómetro |
Max. Speed | Weight4) kilogramo |
Massen- Momento de Intertia5) kgm2 |
Permitido Axial Misalign-ment6) ±ΔkA milímetro |
Permitido Angular Misalign-ment7,8) ±ΔkW ° (Degress) |
messer3) Max. Bore3) milímetro |
L milímetro |
Z milímetro |
P milímetro |
L1/L2 milímetro |
S9) milímetro |
milímetro |
B milímetro |
||
sin blancing1) 1/min |
con blancing2) 1/min |
||||||||||||||||
90-6 | 240 | 480 | 9100 | 22700 | 2,1 | 0,002 | 1,5 | 1.5° | 38 | 134 | 45 | 7,5 | 40 | 60 | 90 | 58 | |
110-6 | 575 | 1150 | 7200 | 18000 | 2,9 | 0,004 | 2,1 | 1.5° | 46 | 189 | 72 | 8,4 | 50 | 89 | 110 | 65 | |
132-6 | 1100 | 2200 | 5840 | 14600 | 5,5 | 0,012 | 2,6 | 1.5° | 60 | 228 | 91 | 8,4 | 60 | 108 | 132 | 84 | |
158-6 | 2000 | 4000 | 4920 | 12300 | 8,6 | 0,025 | 3,1 | 1.5° | 70 | 264 | 102 | 11,2 | 70 | 124 | 158 | 98 | |
185-6 | 3300 | 6600 | 4200 | 10500 | 15,0 | 0,063 | 3,7 | 1.5° | 80 | 300 | 112 | 14,0 | 80 | 140 | 195 | 112 | |
202-6 | 4600 | 9200 | 3840 | 9600 | 21,0 | 0,110 | 3,8 | 1° | 90 | 339 | 128 | 15,5 | 90 | 159 | 202 | 125 | |
228-6 | 7000 | 14000 | 3400 | 8500 | 30,0 | 0,200 | 4,2 | 1° | 100 | 375 | 140 | 17,5 | 100 | 175 | 228 | 140 | |
255-6 | 10200 | 20400 | 3080 | 7700 | 40,0 | 0,320 | 4,7 | 1° | 110 | 427 | 156 | 20,5 | 115 | 197 | 255 | 155 | |
278-6 | 14200 | 28400 | 2800 | 7000 | 57,0 | 0,560 | 5,2 | 1° | 124 | 469 | 177 | 21,2 | 125 | 219 | 278 | 174 | |
302-6 | 20000 | 40,000 | 2560 | 6400 | 74,0 | 0,860 | 5,7 | 1° | 135 | 505 | 186 | 24,4 | 135 | 235 | 302 | 190 | |
325-6 | 25000 | 50,000 | 2400 | 6000 | 89,0 | 1,170 | 6,5 | 1° | 145 | 544 | 202 | 26,0 | 145 | 254 | 325 | 205 | |
345-6 | 31000 | 62,000 | 2200 | 5500 | 109,0 | 1,630 | 6,9 | 1° | 155 | 580 | 214 | 28,2 | 155 | 270 | 345 | 217 | |
380-6 | 42300 | 84,000 | 2040 | 5100 | 146,0 | 2,640 | 7,6 | 1° | 170 | 637 | 233 | 32,0 | 170 | 297 | 3850 | 238 | |
410-6 | 57100 | 114200 | 1880 | 4700 | 190,0 | 4,040 | 8,2 | 1° | 180 | 690 | 254 | 33,2 | 185 | 321 | 410 | 255 | |
440-6 | 73500 | 147000 | 1740 | 4350 | 224,0 | 5,450 | 8,8 | 1° | 195 | 725 | 262 | 36,4 | 195 | 335 | 440 |
Co. hidráulico Ltd. de la tecnología de transmisión de Shangai Reijay fue establecido en 2003. Estamos confiados a proporcionar los componentes mecánicos más avanzados de la transmisión, los accesorios hidráulicos del grupo y los productos del intercambio de calor (los calentadores y los refrigeradores). Para satisfacer mejor demandas especiales de clientes, podemos proporcionar diseño no estándar, la invención del producto, el cálculo torsional shafting de la vibración, la prueba del sistema de simulación y el software support profesional relacionado.
Reijay tiene una mejor comprensión del mercado chino en casi 20 años de sistema de comercialización de las ventas directas. Directamente haciendo frente a las necesidades de usuarios terminales en la selección del diseño de producto, la verificación del prototipo, producción de la asamblea, uso del mercado, distribución del conocimiento técnico con las compañías alemanas y americanas, poseímos un montón de experiencia única del uso que permiten que hagamos frente a ambientes externos duros. Según demanda de mercado y encontrar las demandas de cliente, el departamento técnico de Reijay actúa estrictamente bajo sistema de gestión de calidad interno (las especificaciones de sistema internas de calidad ISO9001 e IATF16949). Desarrollamos nuevos productos y mejoramos continuamente para ayudar a clientes a solucionar problemas.
