Eje de acero de acoplamiento de eje de nylon grande del motor eléctrico para diversas condiciones de trabajo

  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
Lugar de origen Porcelana
Nombre de la marca REIJAY
Certificación Provide
Número de modelo B24
Cantidad de orden mínima 1 juego
Precio negotiable
Detalles de empaquetado Accoording a su necesidad
Tiempo de entrega Negociable
Condiciones de pago LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente 500 sistemas por mes

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
nombre Acoplamiento de eje de nylon del motor eléctrico ambiente de trabajo Varias condiciones de trabajo
Garantía 2 años Material Eje de nylon y de acero
Ventaja Pequeños pérdida de eficacia de la transmisión y de gran tamaño Uso Motor y bomba
Modifique para requisitos particulares Disponible a petición Tipo de empaquetado Disponible a petición
Condición Acoplamiento de la bomba de agua Servicio post-venta proporcionado Disponible a petición
Resaltar

Acoplamiento de eje de nailon para motor eléctrico

,

Acoplamiento de eje de nailon con cubo de acero

,

Acoplamiento de engranaje flexible de eje de nailon
Deja un mensaje
Descripción de producto

Pequeña pérdida de eficacia de la transmisión y de acoplamiento de eje de nylon de gran tamaño del motor eléctrico para las diversas condiciones de trabajo

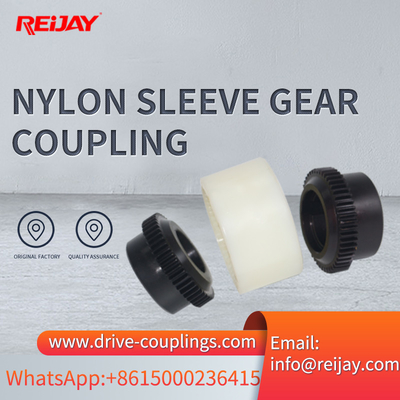

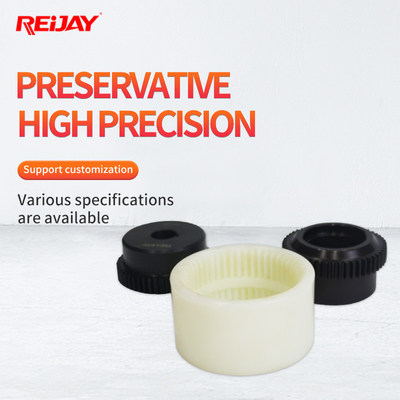

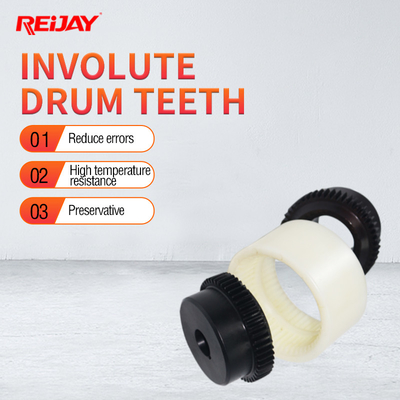

La bomba de agua que junta el acoplamiento de eje de nylon del motor eléctrico es una clase de acoplamiento flexible del engranaje. Su característica típica es dos ejes congruentes con los dientes de la corona, que transmiten el esfuerzo de torsión a través de la malla interna del engranaje de la asamblea de vivienda. La manga de acoplamiento con el engranaje espiral paralelo axial está situada en el centro del lado del diente del eje de acoplamiento. El diseño de acoplamiento cumple los requisitos de la remuneración axial radial y angular de la dislocación del eje de reducir la carga adicional incontrolable de los ejes del cojinete adyacentes.

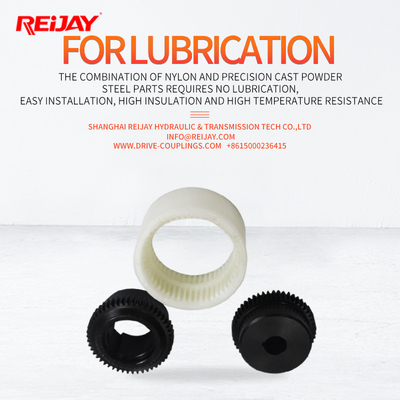

La bomba de agua que junta el acoplamiento de eje de nylon del motor eléctrico también transmite el alto esfuerzo de torsión. Pueden ser alineados, generalmente cerca de 0.01-0.02 pulgadas paralelamente y cerca de 2 grados mal en ángulo. El acoplamiento de nylon de acoplamiento del engranaje de la manga de la bomba de agua se utiliza generalmente en pares con el eje del espaciador para atravesar la distancia entre el equipo de conducción y el equipo de conducción. Requieren generalmente el lubricante, y algunos diseños para usos más ligeros utilizan la manga libre del nilón del lubricante en el centro.



Datos técnicos del acoplamiento de nylon del engranaje de la manga:

Motor
sixe		 WilteSfMift
Dxl [milímetros]		 n=750 [1/min] Power P Acoplamiento Tk máximo [nanómetro] n = 1000 [1/min] Power P Acoplamiento Tk máximo [nanómetro] n = 1500 [1/min] Power P Acoplamiento Tk máximo [nanómetro] n=3000 (1/min] PawwP Acoplamiento Tk máximo [nanómetro]
1500 [1/mln] 3000 [1/m m] [kilovatio] MORENO [nanómetro] [kilovatio] MORENO [nanómetro] [kilovatio] MORENO [nanómetro] [kilovatio] MORENO [nanómetro]
56 9x20 　 　 14 20 0,037 0,43 14 20 0,06 0,4 14 20 0,09 0,3 14 20
0,045 0,52 0,09 0,6 0,12 0,4
63 11x23 　 　 14 20 0,06 0,7 14 20 0,12 0,9 14 20 0,18 0,6 14 20
0,09 1,1 0,18 1,2 0,25 0,9
71 14x30 0,09 1,4 14 20 0,18 2 14 20 0,25 1 14 20 0,37 1,3 14 20
0,12 1,8 0,25 2,8 0,37 2,5 0,55 1,9
80 19x40 0,18 2,5 19 32 0,37 3,7 19 32 0,55 3,7 19 32 0,75 2,5 19 32
0,25 3,5 0,55 5,5 0,75 5 1,1 3,7
90S 24x50 0,37 5,3 24 40 0,75 7,9 24 40 1,1 7,5 24 40 1,5 4,9 24 40
90L 0,55 7,9 1,1 11 1,5 10 2,2 7,4
100 L 28x60 0,75 11 28 90 1,5 15 28 90 2,2 15 28 90 3 9,8 28 90
1,1 16 3 20 4 13
el 112M 28x60 1,50 21 28 90 2,2 22 28 90 4 27 28 90 4 13 28 90
132 S 38x80 2,20 29 38 160 3 30 38 160 5,5 36 38 160 5,5 18 38 160
7,5 25
132 M 3 40 4 39 7,5 49 　 　
5,5 55
el 160M 42x110 4 54 42 200 7,5 74 42 200 11 72 42 200 11 35 42 200
5,50 74 15 49
160 L 7,50 100 11 108 15 98 18,5 60
el 180M 48x110 　 　 48 280 　 　 48 280 18,5 121 48 280 22 72 48 280
180 L 11 147 15 147 22 144 　 　
200L 55x110 15 196 55 500 18,5 185 55 500 30 195 55 500 30 97 55 500
22 215 37 117
225 S 60x140 55x110 18,50 245 65 780 　 　 65 780 37 245 65 780 　 　 55 500
225 M 22 294 30 292 45 294 45 146
250 M 65x140 60x140 30 390 65 780 37 361 65 780 55 357 65 780 55 176 65 780
280S 75x140 65x140 37 490 80 1400 45 440 80 1400 75 487 80 1400 75 245 65 780
280 M 45 585 55 536 90 584 90 294
315 S 80x170 65x140 55 715 80 1400 75 730 80 1400 110 714 80 1400 110 350 65 780
los 315M 75 970 100 2400 90 876 100 2400 132 857 100 2400 132 420
315 L 90 1170 110 1070 160 1030 160 513 80 1400
110 1420 132 1200 200 1290 200 641

Eje de acero de acoplamiento de eje de nylon grande del motor eléctrico para diversas condiciones de trabajo 0

Eje de acero de acoplamiento de eje de nylon grande del motor eléctrico para diversas condiciones de trabajo 1

Eje de acero de acoplamiento de eje de nylon grande del motor eléctrico para diversas condiciones de trabajo 2

Eje de acero de acoplamiento de eje de nylon grande del motor eléctrico para diversas condiciones de trabajo 3

Eje de acero de acoplamiento de eje de nylon grande del motor eléctrico para diversas condiciones de trabajo 4

Eje de acero de acoplamiento de eje de nylon grande del motor eléctrico para diversas condiciones de trabajo 5

Eje de acero de acoplamiento de eje de nylon grande del motor eléctrico para diversas condiciones de trabajo 6

Eje de acero de acoplamiento de eje de nylon grande del motor eléctrico para diversas condiciones de trabajo 7

Eje de acero de acoplamiento de eje de nylon grande del motor eléctrico para diversas condiciones de trabajo 8
