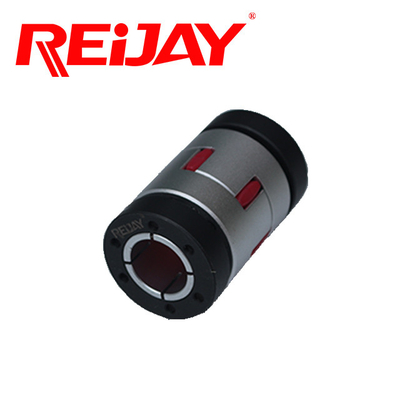

NBL curvó el acoplamiento de eje cero de acoplamiento del contragolpe 20m m del mandíbula flexible

  • NBL Curved Flexible Jaw Coupling Zero Backlash 20mm Shaft Coupling
Lugar de origen China
Nombre de la marca REIJAY
Certificación ISO CE
Número de modelo Kilolitro 42/55
Cantidad de orden mínima 1 sistema
Precio USD10.00-USD50.00
Detalles de empaquetado Sí
Tiempo de entrega 7 días
Condiciones de pago T/T, D/P, Western Union
Capacidad de la fuente 500 meses determinados

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Material acero o aluminio o hierro fundido palabras claves Acoplamiento curvado serie del mandíbula de NBL con el acoplador cero del eje del motor del contrago
Estándar Motor estándar del IEC Servicio OEM .ODM .Personalizado
Diámetro exterior (D) 26 mm ~ 420 mm Diámetro del agujero (d) 4mm-200mm
Uso Compresor de aire, bombas y otra maquinaria de construcción Garantía 2years
Embalaje Plataforma plástica de Bag+Carton+Wood Temperatura -40℃+120℃
Alta luz

Acoplamiento flexible del mandíbula de NBL

,

Acoplamiento flexible curvado del mandíbula

,

acoplamiento de eje de 20m m
Deja un mensaje
Descripción de producto



Factor de temperatura K3
　 -30° +30° +40° +60° +80°
K3 1 1,2 1,4 1,8
Factor torsional de la tiesura impulsiones principales del eje colocación de impulsiones codificador axial de la rotación
K4 2-5 3-8 10
Tipo del elastómero Color Material Gama de Tenperalire Max Tempaatue Range Especificación de Effetive Uso de Tipical
Orilla 80 Azul uretano -50-80°C -80-120 14-24°C Sistemas de medición eléctricos
Orilla 92 amarillo uretano -40-90°C -50-120 14-55°C Las impulsiones del positioniig de los sistemas de la medición y de control de Eiedric, spinder principal conducen,
95/98 ShoieA Rojo uretano -30-90°C -40-120 14-55°C altos usos de la carga.
64 orilla D Verde uretano -20-110°C -30-120 14-55°C altos usos de la carga que requieren el material torsionally tieso de la araña
Coeficientes de carga del choque (ks) K5
Cargas del choque de luz 1
Cargas de choque medias 1,4
Cargas de choque pesadas 1,8
Parámetro de la técnica del elastómero de NBL
Espec. de NBL Durómetro del elastómero Velocidad máxima para afianzar los estilos con abrazadera (RPM) Esfuerzo de torsión (nanómetro) Tiesura torsional estática [Nm/rad] Tiesura torsional dinámica [Nm/rad] Tiesura radial N/mm peso (kilogramos) Inercia rotatoria J (kg/m2)
Fijación del eje con abrazadera Eje del tornillo de presión Fijación del eje del dispositivo Eje (X10-3) Araña (X10-3) Eje (x10-6) Araña (X10-6)
Tkn Tkmax
　 92 ShA 12700 15900 25400 7,5 15 114,6 344 336 20 4,6 2,8 0,457
14 98 ShA 　 　 　 12,5 25 1719 513 654 　 　 　 　
　 64 D de envío y de dirección 　 　 　 16 32 234,2 702 856 　 　 　 　
　 92 ShA 9550 11900 19000 10 20 573 1720 1120 66 7 20,4 1,49
19 98 ShA 　 　 　 17 34 859,5 2580 2010 　 　 　 　
　 64 D de envío y de dirección 　 　 　 21 42 1240,3 3720 2930 　 　 　 　
　 92 ShA 6950 8850 13800 35 70 1432 4296 1480 132 18 50,8 7,5
24 98 ShA 　 　 　 60 120 2063 6189 2560 　 　 　 　
　 64 D de envío y de dirección 　 　 　 75 150 2978 8934 3696 　 　 　 　
　 92 ShA 5850 7350 11700 95 190 2292 6876 1780 253 29 200,3 16,5
28 98 ShA 　 　 　 160 320 3438 10314 3200 　 　 　 　
　 64 D de envío y de dirección 　 　 　 200 400 4350 13050 4348 　 　 　 　
　 92 ShA 4750 5950 9550 190 380 4584 13752 2350 455 49 400,6 44,6
38 98 ShA 　 　 　 325 650 7160 21486 4400 　 　 　 　
　 64 D de envío y de dirección 　 　 　 405 810 10540 31620 6474 　 　 　 　
　 92 ShA 4000 5000 8050 265 530 6300 14490 2430 1850 79 2246 100
42 98 ShA 　 　 　 450 900 19200 48000 5570 　 　 　 　
　 64 D de envío y de dirección 　 　 　 560 1120 27580 68950 7270 　 　 　 　
　 92 ShA 3600 4550 7200 310 620 7850 18055 2580 2520 98 3786 200
48 98 ShA 　 　 　 525 1050 22370 55925 5930 　 　 　 　
　 64 D de envío y de dirección 　 　 　 655 1310 36200 90500 8274 　 　 　 　
　 92 ShA 3150 3950 6350 410 820 9500 21850 2980 3800 115 7496 300
55 98 ShA 　 　 　 685 1370 23800 59500 6686 　 　 　 　
　 64 D de envío y de dirección 　 　 　 825 1650 41460 103650 9248 　 　 　 　
65 95 ShA 2800 3500 5650 940 1880 48520 71660 6418 6457 185 15143 437
　 64 ShA 　 　 　 1175 2350 118510 189189 8870 　 　 　 　



NBL curvó el acoplamiento de eje cero de acoplamiento del contragolpe 20m m del mandíbula flexible 0



Acoplamiento flexible del mandíbula con el elastómero/acoplamiento de Rotex/acoplamiento del spidex/motor servo que junta algunas fotos de la producción del parámetro

NBL curvó el acoplamiento de eje cero de acoplamiento del contragolpe 20m m del mandíbula flexible 1

Nombre de producto Mandíbula flexible que junta el acoplamiento curvado serie del mandíbula de NBL con el acoplamiento del contragolpe del motor del acoplador cero del eje/del motor servo….
Estándar Motor estándar del IEC
Material Acero inoxidable, acero fundido, aluminio, arrabio
Tipo NBL Precison ningún contragolpe
Temperatura de funcionamiento (-40°C a +120°C
Manera de conexión chavetera, tira y sola ranura cerrándose, etc
Característica Ligero, flexible, el humedecer de la vibración
Orden de encargo Acepte
Uso Construcción del motor e ingeniería de planta, motor estándar del IEC, maquinaria de explotación minera, maquinaria hidráulica….





Nuestros socios estratégicos

NBL curvó el acoplamiento de eje cero de acoplamiento del contragolpe 20m m del mandíbula flexible 2

Fundado en 2003, Shangai Reijay hidráulico y foco de la tecnología Co., del Ltd de la transmisión en el acoplamiento de la transmisión de poder mecánico, recambios del sistema hydráulico y fabricación y exportación de los productos del cambiador de calor (calefacción de aceite y equipo de enfriamiento). También proporcionamos el soporte técnico y el servicio relevantes. También servimos a clientes con el diseño, montaje, remodelado y mantenimiento de los componentes de la automatización industrial (neumático, hidráulico, PLC), los sistemas inteligentes industriales, las unidades de la energía hydráulica y las secciones de la impulsión.



FAQ

Q: ¿Quién son nosotros?

Nos basan en Shangai, China, comenzada en 2003, vendemos al mercado interior (50,00%), Norteamérica (25,00%), Europa (5,00%), África (5,00%), Asia sudoriental (5,00%), Suramérica (5,00%)… Hay cerca de 180-300 personas en nuestra oficina y fábrica.



Q: ¿Cómo podemos garantizar calidad?

Siempre una muestra de la preproducción antes de la producción en masa; Inspección siempre final antes del envío



Q: ¿Qué información debo decirle para confirmar el producto?
Dibujo del motor u otros parámetros de la técnica



Q: ¿Qué puede usted comprar a nosotros?

Los tanques de los acoplamientos, de Bellhousings, de aceite, cubiertas de limpieza, refrigeradores, piezas hidráulicas, etc.



Q: ¿Por qué debe usted comprar a nosotros, no a otros proveedores?

Somos fabricante profesional del OEM con 20 años de historia, centrándose en fabricación y exportación del producto del acoplamiento de la transmisión de poder mecánico, de los recambios del sistema hydráulico y del cambiador de calor. También proporcionamos el soporte técnico y el servicio relevantes.



Q: ¿Cuál es su período de garantía del producto?
Ofrecemos 2-10 años de vida de servicio puesto que la fecha de salida del buque salió de China.



Q: ¿Qué servicios podemos proporcionar?

Condiciones de expedición aceptadas: MANDO, CFR, CIF, EXW, CIP, FCA, envío express;

Moneda aceptada del pago: USD, EUR, HKD, CNY;

Tipo de pago aceptado: T/T, L/C, D/P D/A, Paypal, Western Union;

Lengua hablada: Inglés, chino, español
