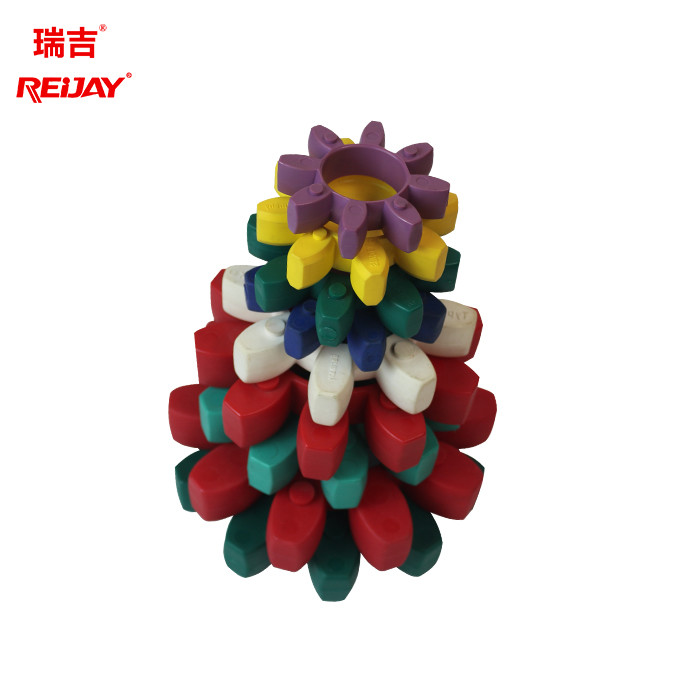

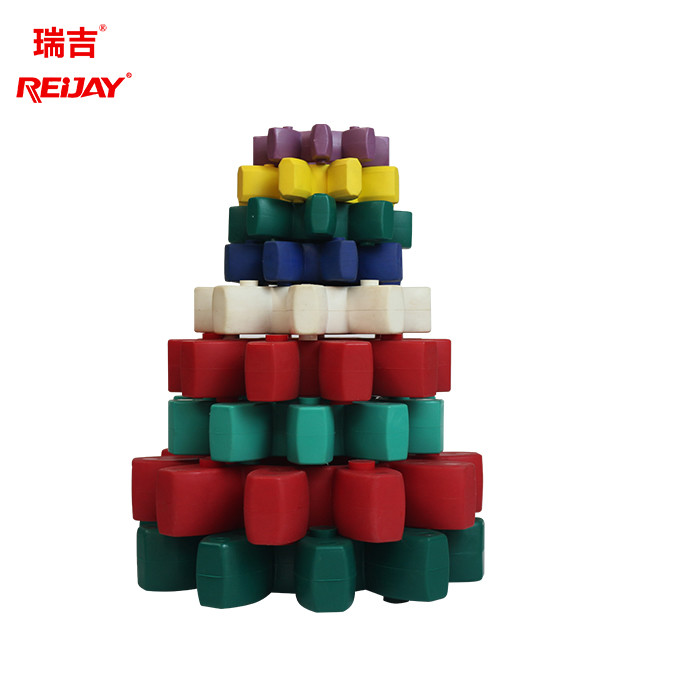

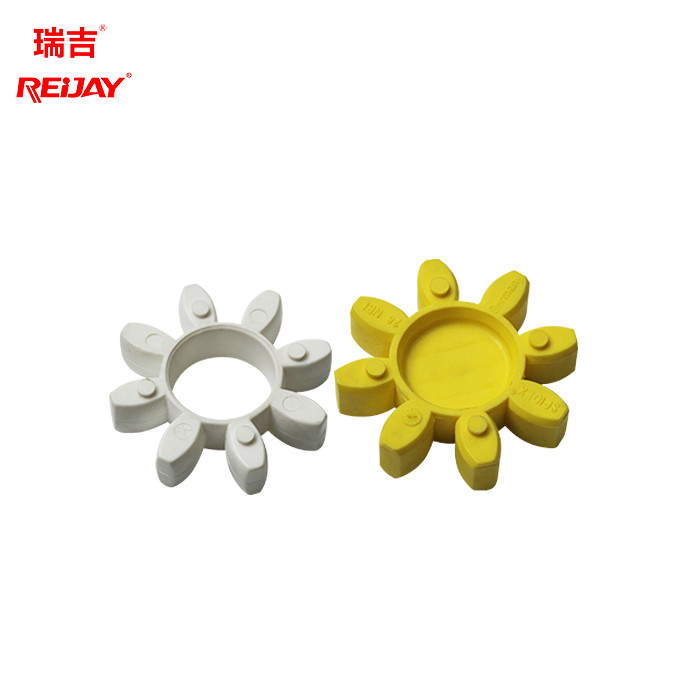

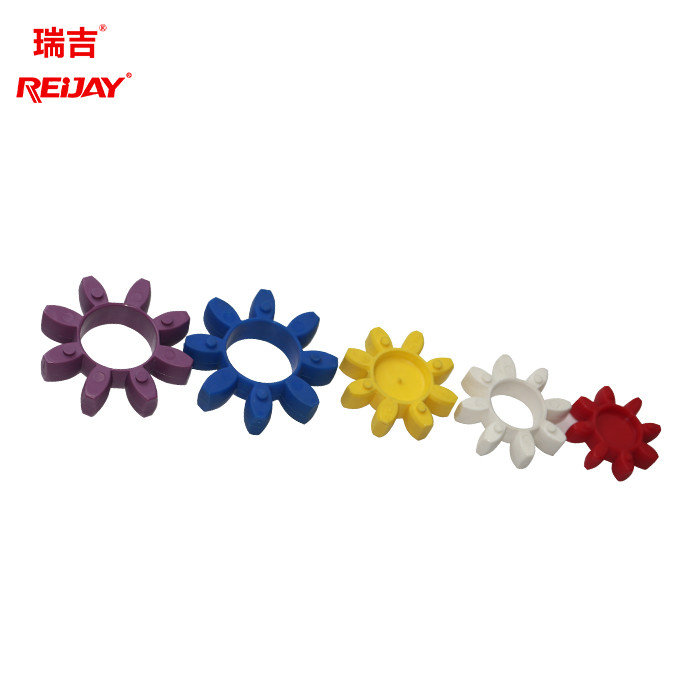

Araña de acoplamiento de goma de acoplamiento del mandíbula de los elastómeros del poliuretano del OEM

  • OEM Polyurethane Coupling Elastomers Jaw Rubber Coupling Spider
  • OEM Polyurethane Coupling Elastomers Jaw Rubber Coupling Spider
  • OEM Polyurethane Coupling Elastomers Jaw Rubber Coupling Spider
  • OEM Polyurethane Coupling Elastomers Jaw Rubber Coupling Spider
Lugar de origen China
Nombre de la marca REIJAY
Certificación ISO CE
Número de modelo Araña
Cantidad de orden mínima 1 sistema
Precio USD10.00-USD50.00
Detalles de empaquetado sí
Tiempo de entrega 7 días
Condiciones de pago T/T, D/P, Western Union
Capacidad de la fuente mes de 500 sistemas

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Material Poliuretano de alta resistencia Nombre de producto Acoplamiento de mordaza flexible
Peso 10g Certificación ISO 9001
Servicio Servicio del OEM Tamaño Diversas especificaciones
Característica Capacidad de Carga y Fácil Mantenimiento
Resaltar

Elastómeros de acoplamiento del poliuretano

,

Elastómeros de acoplamiento del OEM

,

Araña de acoplamiento de goma del mandíbula
Deja un mensaje
Descripción de producto

Elastómeros para el acoplamiento flexible del mandíbula con alta capacidad de carga y mantenimiento fácil



El acoplamiento flexible del mandíbula es instalar un elastómero ciruelo-formado integral entre las garras de dos mitad-acoplamientos con la misma forma para realizar la conexión de los dos mitad-acoplamientos. Por lo tanto, el elastómero del acoplamiento flexible del mandíbula desempeña un papel crucial en su funcionamiento.



El elastómero del acoplamiento flexible del mandíbula es aproximadamente la forma del flor del ciruelo, que puede compensar la desviación de la dislocación de la pieza de los dos ejes. Tiene la función de la reducción de la vibración al mismo tiempo.







Especificaciones técnicas



　
Araña Tamaño

Esfuerzo de torsión

[Nanómetro]

Rotación n [l/min] del máximo

 Ángulo torsional

Tensión torsional Cdyn

[Nm/rad]

 Relativamente humedeciendo
Contln, tkn máximo. Alternat. tkw v=30 m/s

v=40

m/s

 Tkn Tkmax. 1.00Tkn 0.75Tkn 0.5Tkn 0.25Tkn









Orilla 80°
Color: Azul
Escala A









 14/16+15 4 8 1 19000 　 6.4° 10° 　 　 　 　

0,85
19/24 4,9 9,7 1,3 14000 19000



3.2°





5°



 0,25×103 0,21×103 0,17×103 0,11×103
24/32 17 34 4,4 10600 14000 0,90×103 0,75×103 0,60×103 0,40×103
28/38 46 92 12 8500 11800 230×103 × 1,93103 × 1,52103 × 1,03103
38/45 93 185 24 7100 9500 4,10×103 3,45×103 2,75×103 × 1,85103
42/55 130 260 34 6000 8000 5,90×103 5,05×103 4,00×103 2,70×103
48/60 150 300 39 5600 7100 8,00×103 6,81×103 5,30×103 3,60×103
55/70 180 360 47 4750 6300 9,95×103 8,45×103 6,71×103 4,50×103
65/75 205 410 53 4250 5600 13,05×103 11,08×103 8,79×103 5,89×103
75/90 475 950 124 3550 4750 22,00×103 18,44×103 14,65×103 9,85×103
90/100 1175 2350 306 2800 3750 45,00×103 38,20×103 30,05×103 20,00×103
100/110 1610 3220 419 2500 3350 75,69×103 64,00×103 50,20×103 34,00×103
110/125 1950 3900 507 2240 3000 100,00×103 84,00×103 67,00×103 45,00×103
125/145 2440 4880 634 2000 2650 140,00×103 118,00×103 94,00×103 63,06×103

Orilla 92°
Color: Blanco
Escala A



 14/16,15 7,5 15 2,0 19000 　 ° 6,4 10° 0,38×103 0,31×103 0,24×103 0,14×103 0,75
19/24 10 20 2,6 14000 19000 3.2°
　		 ° 5
　		 × 1,28103 × 1,05103 0,80×103 0,47×103 　
24/32 35 70 9,1 10600 14000 4,86×103 3,98×103 3,01×103 × 1,79103 　
28/38 95 190 25 8500 11800 10,90×103 8,94×103 6,76×103 4,01×103 　
38/45 190 380 49 7100 9500 21,05×103 17,26×103 13,05×103 7,74×103 　
42/55 265 530 69 6000 8000 23,74×103 19,47×103 14,72×103 8,73×103 　
48/60 310 620 81 5600 7100 36,70×103 30,09×103 22,75×103 13,49×103 　
55/70 410 820 107 4750 6300 50,72×103 41,59×103 31,45×103 18,64×103 　
65/75 625 1250 163 4250 5600 97,13×103 79,65×103 60,22×103 35,70×103 　
75/90 1280 2560 333 3550 4750 113,32×103 92,92×103 70,26×103 41,65×103 　
90/100 2400 4800 624 2800 3750 190,09×103 155,87×103 117,86×103 69,86×103 　
100/110 3300 6600 858 2500 3350 253,08×103 207,53×103 156,91×103 93,01×103 　
110/125 4800 9600 1248 2240 3000 311,61×103 255,52×103 193,20×103 114,52×103 　
125/145 6650 13300 1729 2000 2650 474,86×103 389,39×103 294,41×103 174,51×103 　

Orilla 98°

Color: Rojo
Escala A

 14/16+15 12,5 25 3,3 19000 　 ° 6,4 ° 10 0,56×103 0,46×103 035×103 0,21×103 0,7
19/24 17 34 4,4 14000 19000 3.2°


° 5



 2,92×103 2,39×103 131×103 × 1,07103
24/32 60 120 16 10600 14000 9,93×103 8,14×103 6,16×103 3,65×103
28/38 160 320 42 8500 11800 26,77×103 21,95×103 16,60×103 9,84×103
38/45 325 650 85 7100 9500 4S.57×103 39,83×103 30,11×103 17,85×103
42/55 450 900 117 6000 8000 54,50×103 44,69×103 33,79×103 20,03×103
48/60 525 1050 137 5600 7100 65,29×103 53,54×103 40,48×103 24,00×103
55/70 685 1370 178 4750 6300 94,97×103 77,88×103 58,88×103 34,90×103

Orilla 95°

Color: Rojo

Escala A

 65/75 940 1880 244 4250 5600 3.2° 5° 129,51×103 106,20×103 80,30×103 47,60×103 0,7
75/90 1920 3840 499 3550 4750 197,50×103 161,95×103 122,45×103 72,58×103
90/100 3600 7200 936 2800 3750 312,20×103 256,00×103 193,56×103 114,73×103
100/110 4950 9900 1287 2500 3350 383,26×103 314,27×103 237,62×103 140,85×103
100/125 7200 14400 1872 2240 3000 690,06×103 565,85×103 427,84×103 253,60×103
125/145 10000 20000 2600 2000 2650 1343,64×103 1101,79×103 833,06×103 493,79×103

Orilla 64°

Color: Verde
Escala D

 24/32 75 150 19,5 10600 14000 2.5° 3.6° 15,11×103 12,39×103 9,37×103 5,55×103 0,6
28/38 200 400 52 8500 11800 27,52×103 22,57×103 17,06×103 10,12×103
38/45 405 810 105 7100 9500 70,15×103 57,52×103 43,49×103 25,78×103
42/55 560 1120 146 6000 8000 79,86×103 65,49×103 49,52×103 29,35×103
48/60 655 1310 170 5600 7100 95,51×103 78,32×103 59,22×103 35,10×103
55/70 825 1650 215 4750 6300 107,52×103 88,50×103 66,91×103 39,66×103
65/75 1175 2350 306 4250 5600 151,09×103 123,90×103 93,68×103 55,53×103
75/90 2400 4800 624 3550 4750 248,22 X103 203,54×103 153,90×103 91,22×103
90/100 4500 9000 1170 2800 3750 674,52×103 553,11×103 418,20×103 247,89×103



Araña de acoplamiento de goma de acoplamiento del mandíbula de los elastómeros del poliuretano del OEM 0

Nuestros socios estratégicos

Araña de acoplamiento de goma de acoplamiento del mandíbula de los elastómeros del poliuretano del OEM 1

Fundado en 2003, Shangai Reijay hidráulico y foco de la tecnología Co., del Ltd de la transmisión en el acoplamiento de la transmisión de poder mecánico, recambios del sistema hydráulico y fabricación y exportación de los productos del cambiador de calor (calefacción de aceite y equipo de enfriamiento). También proporcionamos el soporte técnico y el servicio relevantes. También servimos a clientes con el diseño, montaje, remodelado y mantenimiento de los componentes de la automatización industrial (neumático, hidráulico, PLC), los sistemas inteligentes industriales, las unidades de la energía hydráulica y las secciones de la impulsión.







FAQ

Q: ¿Quién son nosotros?

Nos basan en Shangai, China, comenzada en 2003, vendemos al mercado interior (50,00%), Norteamérica (25,00%), Europa (5,00%), África (5,00%), Asia sudoriental (5,00%), Suramérica (5,00%)… Hay cerca de 180-300 personas en nuestra oficina y fábrica.



Q: ¿Cómo podemos garantizar calidad?

Siempre una muestra de la preproducción antes de la producción en masa; Inspección siempre final antes del envío



Q: ¿Qué información debo decirle para confirmar el producto?
Dibujo del motor u otros parámetros de la técnica



Q: ¿Qué puede usted comprar a nosotros?

Los tanques de los acoplamientos, de Bellhousings, de aceite, cubiertas de limpieza, refrigeradores, piezas hidráulicas, etc.



Q: ¿Por qué debe usted comprar a nosotros, no a otros proveedores?

Somos fabricante profesional del OEM con 20 años de historia, centrándose en fabricación y exportación del producto del acoplamiento de la transmisión de poder mecánico, de los recambios del sistema hydráulico y del cambiador de calor. También proporcionamos el soporte técnico y el servicio relevantes.



Q: ¿Cuál es su período de garantía del producto?
Ofrecemos 2-10 años de vida de servicio puesto que la fecha de salida del buque salió de China.



Q: ¿Qué servicios podemos proporcionar?

Condiciones de expedición aceptadas: MANDO, CFR, CIF, EXW, CIP, FCA, envío express;

Moneda aceptada del pago: USD, EUR, HKD, CNY;

Tipo de pago aceptado: T/T, L/C, D/P D/A, Paypal, Western Union;

Lengua hablada: Inglés, chino, español
